Der TL-136 ist ein hydrostatischer Drucksensor mit 4-20-mA-Stromschleife – die bewährte, günstige Lösung zur Füllstandsmessung in Zisternen, Regentonnen und IBC-Containern. Die wichtigsten Funktionsprinzipien und Anwendungshinweise im Überblick.
Kurz & Knapp
- Messprinzip hydrostatisch: Der Druck am Sensor hängt nur von der Wassersäulenhöhe ab (ρ·g·h) – nicht vom Volumen des Behälters.
- 4-20-mA-Ausgang: 4 mA = leer, 20 mA = Messbereichsende. Robust gegen Störungen, Übertragung über 100 m und mehr problemlos möglich.
- Messbereich passend wählen: Möglichts nahe an der maximalen Füllhöhe (z. B. 0–1 m). Ein überdimensionierter Sensor (0–3 m) verschlechtert die Genauigkeit deutlich.
- Robust & einfach: Piezoelektrischer Messwertumformer ohne bewegliche Teile, direkt am ADC (z. B. ADS1115) auswertbar.
TL-136 Drucksensor (0–1 m)
- Standardmodell für Zisternen, Regentonnen und IBC-Container. Bis maximal 100 cm Füllhöhe. 0-20 mA Stromschleifensystem

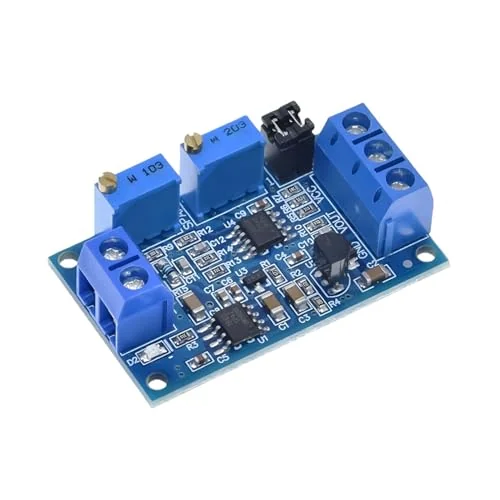

0-20 mA Strom zu Spannung Wandler
- Wandelt 0-20 mA Stromschleifensignale in eine einstellbare Ausgangsspannung. Auch für 0-10 V Messeingänge geeignet.
Shelly Addon mit 0-10V Eingang
- Kann das 0-10V Signal aus dem Strom zu Spannung Wandler lesen und per angeschlossenem Shelly Relais verarbeiten.
Technische Details
Messprinzip: Hydrostatischer Druck = ρ · g · h. Da Dichte ρ und Erdbeschleunigung g konstant sind, ist der Druck direkt proportional zur Füllhöhe h – das Signal ist unabhängig von Tankform und -volumen.
Signalauswertung: Der TL-136 liefert ein Einheitssignal (meist 4–20 mA, seltener 0–10 V / 0–5 V). Ein Präzisionswiderstand wandelt den Strom in Spannung um, ein ADC (z. B. ADS1115, 16 Bit) digitalisiert ihn.
Messbereichswahl – der wichtigste Punkt:
- 0–1 m Sensor: 4 mA bei 0 m, 20 mA bei 1 m → volle 16 mA Messspanne genutzt.
- 0–3 m Sensor am 1-m-Tank: bei 1 m erst ~9,33 mA → nur ~33 % des Signalbereichs. Absolute Abweichung verdreifacht sich (0,5 % FS = ±1,5 cm statt ±0,5 cm), der ADC verliert zwei Drittel seiner Auflösung, Temperaturdrift schlägt dreifach durch.
Abgleich: Über „Zero“/„Span“-Trimmer lassen sich Nullpunkt und Endspannung exakt auf den Messbereich einstellen (z. B. 0 V bzw. 3,3 V) – das maximiert die Auflösung am ADC.
Querverweise
- Kompletter Aufbau mit ESPHome, ADS1115 & Kalibrierung → Wasserstand in Zisternen messen
